Maxaa Loo Marayaa Giraanta Slip Hole
Giraanta silbashooyinka ee daloolka dhexda waa aalad koronto oo loo isticmaalo in lagu gudbiyo awoodda, calaamadaha ama xogta aaladda taagan una gudbiso qaab wareeg ah. Giraantu silbadu waxay inta badan ka kooban tahay rotor (qayb wareegta), stator (qayb go'an), giraanta gacan-qaadka, buraash iyo qaybo kale. Waxay leedahay usheeda dhexe ee godan ama dalool u oggolaanaya qaybaha kale (sida fiilooyinka, xadhkaha dareeraha ama shafka farsamada) inay dhexda u maraan si ay ugu xidhmaan qalabka.
Mabaadi'da Shaqeynta ee Silbashooyinka Daloollada
Silbashooyinka daloollada waxay inta badan ka kooban yihiin rotors iyo stators. Rotor-ku waxa uu ka kooban yahay faraanti isku xidhan, kuwaas oo inta badan laga sameeyo biraha sida naxaasta. Waxay u qaybsan yihiin qaab giraan ah waxayna si taxadar leh ugu dhejiyaan wareegga wareegga, iyagoo ku wareegaya qaybaha wareega ee qalabka. Stator-ku wuxuu ku qalabaysan yahay burush graphite ah, kuwaas oo si adag loogu riixay wareegyada wareega wareega ee ilo iyo qalab kale.
Marka rotor ee qalabku uu bilaabo inuu shaqeeyo, hadda ama calaamada dibadda ayaa ku xiran burushyada stator iyada oo loo marayo fiilooyinka, ka dibna laga soo qaado burushka ilaa siddooyinka korantada. Sida giraangiraha korantada ay sii wadaan inay wareegaan, waxay u gudbiyaan qalabka wareega si ay u dhamaystiraan hawlahooda shaqo, sida wadista mishiinka si ay u socdaan, korontada qalabka elektarooniga ah, iwm iyada oo loo marayo giraan kale oo gacan-qaadka ah iyo burushka u dhigma, samaynta wareeg dhammaystiran oo hadda ah.
Farqiga u dhexeeya giraanta sibidhka ee kaabsulka
Faraantiyada silbashada daloolka iyo giraanta kaabsalku waxay ku kala duwan yihiin dhinacyo badan, waxaana sidoo kale loo adeegsadaa aalado kala duwan. Bal aan hadda eegno iyaga!
Qaab dhismeedka
● Iyadoo loo marayo giraanta Slip-ka ee daloolka: Jirka weyni wuxuu leeyahay udub dhexaadka dalool, kaas oo u oggolaanaya usheeda dhexe ama qaybaha kale ee u baahan inay wareegaan inay si toos ah u gudbaan. Guud ahaan qaab-dhismeedkeeda guud ahaan waa cylindrical, oo ka kooban laba qaybood oo waaweyn: rotor iyo stator.
● Ring Slip Capsule: Muuqaalkiisu wuxuu la mid yahay qaab-dhismeedka kaabsulka-qaabeeya ama qaab-dhismeed cylindrical ah oo xiran, bannaankeeda gudahana waxaa loo isticmaalaa in lagu habeeyo qaybaha korantada iyo kanaalada gudbinta. Kanaaladan waxaa loo isticmaali karaa gudbinta hadda, calaamadaha iyo xogta kale. Nashqada kanaalka gudbinta wuxuu caadi ahaan qaataa naqshad lakab ama wareeg ah si aan calaamaduhu u faragelin midba midka kale.
Habka Rakibaadda
● Iyada oo loo marayo giraanta sibidhka daloolka:
(1) Rakibaadda Axial: Sababtoo ah naqshadeynta bartamaha iyada oo loo marayo daloolka, giraanta qulqulka godka ayaa lagu rakibi karaa iyada oo loo marayo usheeda dhexe oo si toos ah ugu dhejisan usheeda dhexe. Kadibna waxaan ku hagaajineynaa meel gaar ah oo ku taal shafka iyada oo loo marayo qalabka wax lagu dhejiyo (sida nuts, boolal, iwm.).
(2) Rakibaadda Flange: Silballada silbashooyinka ee godka waxaa badanaa lagu qalabeeyaa flanges, kuwaas oo lagu rakibi karo qaabka go'an ee qalabka iyadoo la adeegsanayo isku xirka flange. Inta lagu jiro rakibidda, waxaan ku dhejineynaa flange-ga dusha sare ee qalabka.
● Giraan Laab Kaabsoosha:
(1) Rakibaadda Isku-xidhan: Waxay ku habboon tahay rakibidda gudaha qalabka. Codsiyada qaarkood ee leh meel xaddidan, waxay ku dhex jirtaa booska gudaha iyada oo aan la qaadan meel bannaan oo dheeraad ah.
(2) Xidhiidhka Tooska ah: Giraan yar oo kaabsal ah ayaa si toos ah loogu xidhi karaa qaybaha wareega iyo go'an ee qalabka iyada oo loo marayo dekedaha isku xirka ee labada daraf. Habka rakibaaddani waa mid fudud oo degdeg ah, mana jiraan wax dhejis ah oo dheeri ah oo loo baahan yahay.
Cabbirka
● Iyada oo loo marayo giraanta daloosha ee daloolka: Cabbirkiisu waxa uu leeyahay kala duwanaansho ballaadhan, dhexroorka dibaddana waxa uu u dhexeeyaa dhawr milimitir ilaa boqollaal millimitir. Dhexroorka gudeedku wuu kala duwan yahay iyadoo loo eegayo cabbirka dhexe ee daloolka, guud ahaan wuxuu u dhigmaa xajmiga wareegga wareegga ama qaybta u baahan inuu dhex maro. Dhererku wuxuu u dhexeeyaa dhowr milimitir ilaa tobanaan millimitir ama xataa ka sarreeya.
● Giraan Laab Kaabsoosha: Cabirka giraantaan simbiriirixan badanaa waa mid yar, iyadoo dhexroorka dibadda uu guud ahaan u dhaxeeyo dhowr milimitir ilaa tobanaan millimitir. Dhexroorka gudaha waxaa loo qaabeeyey iyadoo loo eegayo baahiyaha kanaalka gudbinta gudaha oo inta badan waa mid yar. Intaa waxaa dheer, waxay sidoo kale yihiin kuwo aad u hooseeya si ay ula qabsadaan xannibaadaha booska rakibidda gudaha qalabka.
Codsiga
● Iyada oo loo maro giraanta sibidhka daloolka: Giraangan sibidhka ah waxaa loo isticmaalaa codsiyada u baahan shay dheeraad ah si loo dhex maro xarunta, sida marawaxadaha dabaysha, nidaamka kamaradaha wareega, gacmaha robotka, qalabka caafimaadka, iyo qalabka badda.
● Ring Slip Capsule: Waxaa loo adeegsadaa codsiyada meelaha bannaan ay xaddidan tahay oo kanaalka dhexe aan loo baahnayn. Tusaalooyinka waxaa ka mid ah nidaamyada yar yar ee robotka, aaladaha caafimaadka, aaladaha, iyo noocyada elektaroonigga macaamiisha qaarkood.
Gabagabo
Giraanta silbalada ee daloolka iyo giraangiraha kaabsulka ayaa lagu jaangooyay baahiyo kala duwan iyadoo lagu saleynayo naqshadooda iyo isticmaalkooda loogu talagalay. Silballada daloolka-daloolka ayaa ku habboon codsiyada u baahan marin dhexe oo loogu talagalay qaybaha kale, halka giraangiraha kaabsalku ay ku habboon yihiin bay'ad xaddidan oo u baahan xal isku dhafan.
Tilmaamaha Rakibaadda ee Silbalan ee Daloolka
Digniin
(1) Ilaa si kale loo qeexo, tixdan silbadhka ah waxa loo isticmaali karaa oo kaliya deegaan leh qoyaan dhan 60%RH ama ka yar iyo heerkul -20 darajo ~+60 digrii . Silbashooyinka waa in laga fogeeyaa boodhka iyo qoyaanka.
(2) Haddii giraanta silbashada dibadda loo isticmaalo, waxay u baahan tahay in la ilaaliyo.
(3) Giraantu simbiriirixu ma qaadi karo miisaanka qalabka ku xiran. Qalabka wareega waa in si adag loo hagaajiyaa si aanu miisaankiisu ugu dhicin rotor-ka.
(4) Ma jiro wax xoog ah oo ku saabsan giraanta silbashada ee jihada u dhiganta dhidibka.
(5) Dusha sare ee rasaasta waa in aan la dhaawacmin marka qalabku wareego, dhammaan dariiqooyinka ma qaadi karaan miisaan marka la habeynayo fiilooyinka.
(6) Sababtoo ah isku dheelitir la'aanta joomatari ee suurtogalka ah ee u dhaxaysa codsiga macmiilka iyo giraanta silbashada, "ku dhejinta adag" ee labada daraf ee giraanta silbashada (ie, hagaajinta rotor iyo stator si aanay u sabbayn inta lagu jiro hawlgalka) laguma talinayo sida waxay keeni kartaa fashil degdeg ah.
(7) Haddii aan si kale loo cayimin, dhammaan halbeegyada waa inay ku jiraan qeexitaannada la cayimay, sida:
1.Xawaaraha hawlgalka: 0-300rpm
2.Voltage% 3a % 7b% 7b1}}~380VAC/DC
3.Current: In ka yar ama la mid ah 5A/wareegga
4.Dielectric xoogga: 1000V@50HZ ama ka sareeya inta u dhaxaysa wareeg kasta
5.Heerka ilaalinta: IP54
Hagaha Rakibaadda

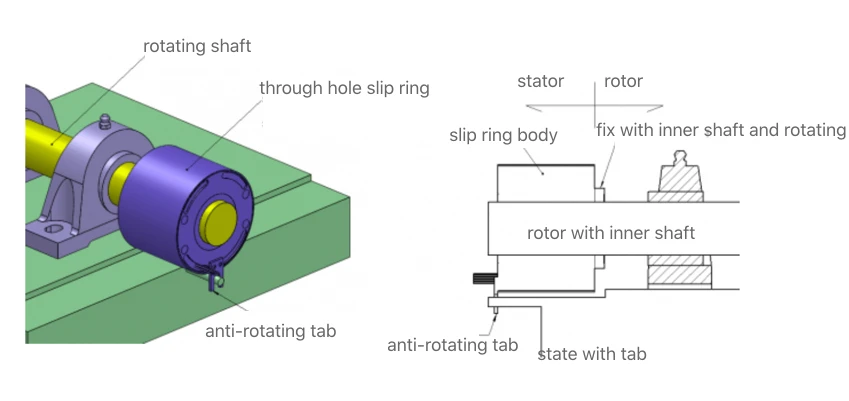

Habka rakibida shaft
(1) Ku dheji giraanta silbashada booska la rabo oo adkee afarta boolal ee hagaajinta (aan la bixin) shafka. Hirarka ugu badan waa 25 1b-in (aan la dhaafin).
(2) Daadi fiilooyinka oo samee isku xirka lagama maarmaanka ah. Ha u oggolaan in fiilooyinka xaddido wareegga xorta ah ee giraanta silbashada. Ha xaddidin fiilooyinka si ay fiilooyinka u leexdaan (qabow shaqeeya). Haddii kale, aakhirka waxay keeni doontaa guuldarro (silig jaban).
(3) Isticmaal 5/16 (dhexroorka ugu badan) boolal si aad si sax ah u ilaaliso saxanka-wareejinta.
Habka loo rakibo Flange (la habeeyey).
(1) Ku dheji godadka dhejiska ee garabka iyo saldhigga dhejinta, ka dibna ku dheji mashiinnada fidsan iyo boolal dhejis ah (aan la bixin). Si fiican u adkee furayaasha.
(2) Daadi fiilooyinka oo samee isku xirka lagama maarmaanka ah. Ha u oggolaan fiilooyinka inay xaddidaan wareegga xorta ah ee giraanta silbashada.
(3) Isticmaal 5/16 (dhexroorka ugu badan) boolal si aad si sax ah u ilaaliso qaybta wareegtada ka hortagga.
Faa'iido leh Iyada oo loo marayo Hole Slip Rings Talooyin Dayactirka
Joogteynta giraanta silbashada daloolku waxay ku lug leedahay dhowr tillaabo si loo xaqiijiyo cimrigiisa iyo waxqabadkiisa ugu wanaagsan. Halkan waxaa ah hagaha dayactirka waxtarka leh:
Kormeerka Joogtada ah
1. Kormeer Muuqaal:
◦ Hubi calaamad kasta oo muuqda oo daal ama dhaawac ah oo ku yaal giraanta silbashada iyo burushka.
◦ U fiirso wixii wasakh ah, boodh ah, ama burbur ah oo ku wareegsan giraanta silbashada.
2. Hubinta isku xirka:
◦ Hubi in dhammaan isku xidhka korontadu ay ammaan yihiin oo aanay daxalka lahayn.
Nadiifinta
1. Burburinta iyo Burburka:
◦ Isticmaal hawo ciriiri ah si aad u afuufiso boodh kasta ama hadhaagii urursaday.
◦ Sagxadaha ku tirtir maro nadiif ah oo engegan si aad uga saarto wasakh ama hadhaaga.
2. Nadiifinta Xiriirka:
◦ Isticmaal buraash jilicsan ama maro-free si aad si tartiib ah u nadiifiso meelaha taabashada ah.
◦ Hadhaaga madax adag, isticmaal nadiifiyaha xidhiidhka ee badbaadada u ah qaybaha korantada.
Hubinta Korontada
1. Cabbirka iska caabinta:
◦ Cabir iska caabbinta korantada dhammaan xiriirada si aad u hubiso in ay ku jirto xadka la cayimay.
◦ Iska caabin sare waxay muujin kartaa xiriir xumo ama xirasho.
2. Daacadnimada Calaamadaha:
◦ Hubi wixii calaamad ah oo lumay ama hoos u dhacay inta lagu jiro hawlgalka. Tan waxa lagu samayn karaa iyadoo la isticmaalayo qalab ogaanshaha habboon.
Hubinta makaanikada
1. Dabacsanaanta Wareega:
◦ Hubi in giraanta silbadu ay si habsami leh u wareegto iyada oo aan wax buuq ah ama iska caabin aan caadi ahayni jirin.
◦ Saliid xargaha haddii loo baahdo, adigoo raacaya talooyinka soo-saaraha.
2. Toosinta:
◦ Hubi sida ay isku toosan yihiin giraanta silbashada iyo usheeda wareegta si aad uga hortagto xidhashada aan sinnayn iyo walbahaarka farsamada.
Xakamaynta Deegaanka
1. Deegaanka Shaqada:
◦ Hubi in giraanta silbashada ay ku shaqeyso meel nadiif ah oo qalalan si loo yareeyo wasakhda.
◦ Ka ilaali giraanta sibidhka heerkulka xad dhaafka ah iyo qoyaanka.
Beddelka Xiliga
1. Xiro qaybo:
◦ Si joogto ah u beddel qaybaha u nugul xidhashada, sida burushka iyo faraantiyada xidhiidhka, iyadoo loo eegayo jadwalka dayactirka soo saaraha.
2. Kanaalka spare ee giraanta sibidhka ee hadda jira ama faraantiyada sibidhka cusub ee jira:
◦ Gacanta ku hay alaabta alaabta lagu beddelo si aad u yarayso wakhtiga.
Dukumeenti
Diiwaanka Dayactirka:
◦ Hayso diiwaan tafatiran oo ku saabsan dhammaan hawlaha dayactirka, oo ay ku jiraan baaritaannada, nadiifinta, saliidaha, iyo beddelka qayb ka mid ah.
◦ Ogsoonow wixii khaladaad ah ama arrimo la kulma inta lagu jiro dayactirka.
Markaad raacdo tillaabooyinkan dayactirka, waxaad xaqiijin kartaa giraanta silbashada daloolka inay ku sii ahaato xaalad shaqo oo wanaagsan, taasoo kor u qaadeysa waxqabadkeeda iyo kordhinta adeeggeeda.
