Waa maxay giraanta sibidhka ee curiyaha dabaysha?
Markaa waxaad eegaysaa marawaxadaha dabaysha nacelle oo u baahan inay wareegto si ay ula socoto jihada dabaysha. Dhibku isla markiiba waa kugu soo dhacayaa Fiilooyinka caadiga ah ayaa is rogi doona oo qabsan doona dhowr wareeg ka dib. Taasi waa dhammaan barta silbashada.
Dhab ahaantii Waxa Ay Qabato

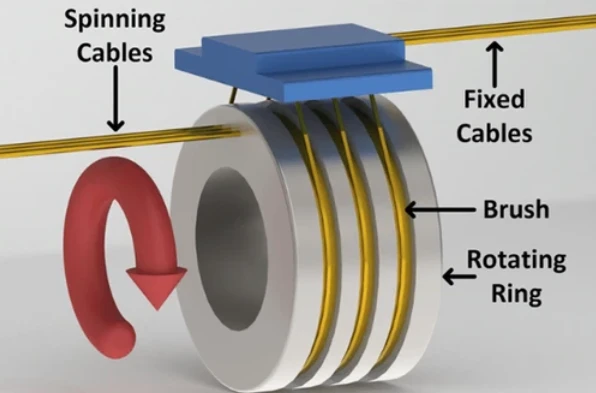

Giraantu simbiriirixadu waxa ay u kala wareejisaa socodka korantada inta u dhaxaysa qaybo wareega marka loo eego midba midka kale. Mashiinnada dabaysha, tani waxay la macno tahay in koronto laga helo koronto-dhaliyaha ilaa heerka dhulka halka nacelle uu hamaansan karo 360 digrii inta jeer ee uu u baahdo.
Habaynta aasaasiga ah waxay leedahay siddo bir ah oo ku wareega nacelle, iyo burush joogto ah oo sii wada xidhiidhka siddooyinkaas. Qulqulka hadda socda wuxuu dhex maraa burushyada, oogada giraanta, iyo ka baxa dhinaca kale. Fikrad fudud, laakiin fulintu si dhakhso ah ayay u adag tahay.
Inta badan giraanta marawaxadaha marawaxadaha waxay qabtaan laba shaqo oo kala duwan. Gudbinta korontadu waa tan cad -waxaad ku guuraysaa boqollaal amps at danab ku wareegsan 690V AC, marmarka qaarkood waxay ku sarreeyaan mashiinada cusub. Markaa waxaa jira dhammaan calaamadaha xakamaynta. Xogta xakamaynta xajinta, la socodka heerkulka, xidhiidhka SCADA, dareemayaasha gariir. Marawaxadaha casriga ahi waxay leeyihiin 30-50 kanaal signal ah oo dhex mara kulanka giraanta silbashada.
Dhismaha
Giraanta korantadu waa weyn yihiin, inta badan dhexroorkoodu waa 200mm ilaa 300mm taasoo ku xidhan shuruudaha hadda jira. Waxay isticmaalaan naxaas -graphite ama silver-Buraashyada garaafiga ah sababtoo ah burushyada naxaasta saafiga ah ayaa aad u badan. Giraan kastaa wuxuu ku xidhaa hal weji oo ka mid ah soo saarista koronto-dhaliyaha.
Waxaan barannay in cadaadiska buraashku uu si ka badan uga faa'iidaysan karo xaashida gaarka ah. Aad u fudud oo waxaad helaysaa xiriir goos goos ah kaas oo ku ciyaaraya cadaabta korontada korantada ee hoose. Aad u culus oo buraashyadu way dhammaadaan badhkii wakhtiga la filayo. Meesha macaan badanaa waa 200-300 garaam halkii buraash, laakiin tani way ku kala duwan tahay tayada dusha giraanta iyo xaaladaha deegaanka.
Giraanta ishaadu aad bay uga yar yihiin, laga yaabee 50{2}}100mm dhexroor. Dusha sare ee dahabka ayaa kuwan ku dhejiyay sababtoo ah oksaydhisku waa dhimashada gudbinta xogta korantada yar. Giraanta calaamadda daxalisay waxay sababi kartaa khaladaadka xakamaynta garoonka, taas oo aan ahayn wax aad rabto inay dhacaan inta lagu jiro dhacdada duufaanta.
Nolosha caday ee rakibaadda dhabta ah waxay socotaa meel kasta laga bilaabo 8,000 ilaa 15,000 saacadood. Taasi waa fidin weyn waxayna ku timaaddaa arrimo deegaanka in ka badan naqshadeynta. Ku rakibida xeebaha leh soo-gaadhista milixdu waxay si dhakhso ah u cunaan burushka. Goobaha gariirku sareeyo- waxay dardargeliyaan xidhashada Baaskiilada heerkulku waxay culays saartaa hababka guga.
Waa maxay sababta aadan u isticmaali karin kaliya giraanta sibidhka warshadaha
Silbalada caadiga ah ee warshadaha waxaa loogu talagalay hawlo kala go'a{0}}laga yaabee 30 daqiiqo oo shil ah, 30 daqiiqo ka baxsan. Marawaxadaha dabayshu waxay si joogto ah u shaqeeyaan bilo. Kala duwanaanshaha wareegtada waajibaadkaas ayaa dila qaybaha si fiican ugu shaqeeya codsiyada kale.
Buufinta milixdu waa arxan darro marawaxadaha badda. Waxa aanu ka soo saarnay shirarkii lagu rakibay Waqooyiga Badda halkaas oo shaabadihii guryuhu ka soo daatay iyo kaydka milixda ee meelaha giraanta ahi ay kordhiyeen iska caabbinta 50-80%. Marawaxada way sii socotaa laakiin khasaaraha korontadu waxa uu u muuqdaa kulayl ahaan, aakhirkana wax waa fashilmaan.
Gariirku waa arin kale. Tower sway, harmonics gearbox, dheellitirnaan la'aanta rotor{1}dhammaan waxay u gudbisaa giraanta silbashada. Waxaad u baahan tahay nidaamyo dhejis ah oo leh qoyaan sax ah iyo xajis kuwaas oo xajiya culeysyada radial iyo axial labadaba iyadoo la ilaalinayo burushyada la siman meelaha giraanta ah.
Fiber Optics ee Xogta
Qaar ka mid ah marawaxadaha cusub, gaar ahaan 5MW+ mashiinnada xeebaha, waxay u guurayaan kala-goysyada wareegga fiber optic-ga si ay u gudbiyaan calaamadaha. Awoodu wali waxay dhex martaa burushka caadiga ah{3}}nooc faraantiyada, laakiin dhamaan kanaalada xogta waxa ay maraan isdhexgal indho la'aan ah.
Tani waxay macno samaynaysaa markaad u riixayso gigabit Ethernet si loola socdo xaalada. Isku dayga in la helo xajmiga noocaan ah iyada oo loo marayo xiriirka burushka waxay soo bandhigaysaa buuq badan. Habka fiberku wuxuu isticmaalaa isku-xidhka priism-ka ee wareega ah halkaas oo iftiinku ku dhex maro iyada oo aan la taaban jidhka.
Qiimaha khidmaddu waa 40-60% marka loo eego faraantiyada calaamadaha caadiga ah. Laakin waxaad gebi ahaanba meesha ka saartaa xirashada kanaalka xogta, taas oo muhiim u ah markaad eegayso nolosha 20-sano ee nolosha.
Cabbirka iyo Tilmaamidda
Haddii aad sheegayso giraanta sibbaha ee beddelka ah, halkan waa waxa run ahaantii muhiim ah:
Awoodda hadda waxay u baahan tahay hoos u dhigid. Koronto-dhaliye ayaa laga yaabaa inuu soo saaro 800A oo joogto ah, laakiin ha qeexin giraanta silbashada ee 800A. Waxaad u baahan tahay sare u kac heerkulku, gaar ahaan naasleyda hawo liidata. Jaantuska 20-30% margin, marka waxaad eegaysaa 1000-1100A ee codsiga 800A.
Tirada wareegyada waa halka ay dadku inta badan hoos u dhistaan. Ku darista wareegyada dambe waxay u baahan tahay kala diris dhammaystiran iyo sida caadiga ah mashiinnada caadiga ah. Waxaa ka wanaagsan inaad haysato 4-6 giraan oo siyaale ah oo aan la isticmaalin intii lagu ogaan lahaa 18 bilood taas oo aad u baahan tahay kanaalo badan oo kor loogu qaadayo la socodka.
Cabbirka boore waa muhiim haddii aad wax dhex marayso xarunta. Xadhkaha qaboojinta, tuubooyinka hawo-qabatinka ee nidaamyada garoonka, fiilooyinka dheeraadka ah. Caleemaha caadiga ah waxay socdaan 40mm ilaa 150mm, laakiin cabbirada caadada ayaa jira haddii aad caddayn karto kharashyada qalabka.
Guuldarrooyinka Caadiga ah
Ku sheekeysiga cadaygu wuxuu u muuqdaa buuqa soo saarista korontada. Caadi ahaan waxa loola jeedaa cadaadis burush ku filan ama wasakhaysan oogada giraanta. Hagaajintu waa mid toos ah{2}}ku nadiifi siddooyinka xaashida 600-grit iyo isopropyl alkohol, ka hubi ilaha burushka daalka, hubi in kuwa buraashku si xor ah u socdaan.
Dusha sare ee giraanta waxay dhacdaa waqti ka dib. Godadka khafiifka ah ee ka hooseeya 0.5mm ayaa fiican. Marka aad ku dhufato qoto dheer 1mm ama aad aragto dhismo la taaban karo, waa wakhtiga beddelka. Mashiinka giraangiraha meesha ma shaqeeyaan sababtoo ah ma ilaalin kartid diiradda la'aanteed qalab habboon.
Fashilka ku yimaadda giraanta sibidhka waa mid aad u yar laakiin waa masiibo marka ay dhacdo. Caadi ahaan waxaad heshaa calaamado digniin ah{1}} buuq aan caadi ahayn toddobaadyo ka hor inta aan suuxdin dhammaystiran. Dhibaatadu waxay tahay inta badan nidaamyada SCADA ma la socdaan dhawaaqyada giraanta simbiriirrada leh, markaa digniinahan waa la waayayaa ilaa taangiyada waxqabadka.
Faahfaahinta Rakibaadda ee Muhiimka ah
Ku dheji giraanta silbashada ee madal adag. Labacsanaan kasta oo ku jira rakibaadda waxay si toos ah u tarjumeysaa dhibaatooyinka xiriirka. Waxaan ogaanay in birta weldedka ah ay si ka fiican u shaqeeyaan shirarka xiran. Gariirku waxa uu dabciyaa biraha iyada oo aan loo eegayn inta Loctite ee aad isticmaashid, iyo hubinta qulqulka inta lagu jiro dayactirka sanadlaha ah waxa ay qabtaa mashaakilaadka ka hor inta aysan kordhin.
Ka tag naftaada qolka shaqada. Adeegga giraanta sibidhka macneheedu waxa weeye burushka xaglo badan laga soo galo. Isku day inaad tan ku sameyso nacele cidhiidhi ah oo 80 mitir ah hawada qabow waxay ka dhigaysaa hawlo fudud inay qaataan saddex jeer dheer. Naqshadeynta helitaanka dayactirka, ma aha oo kaliya ku habboonaanta rakibidda.
Maareynta fiilooyinka marka la joojinayo waxay u baahan tahay fiiro gaar ah oo ka badan inta caadiga ah. Waxaan mar walba aragnaa cilad-saarid cidhiidhi ah sababtoo ah fiilooyinka si fiican looma xafidin oo gariirka ayaa ka dhiga kuwo dabacsan. Kuleylka{2}kabaha yareeya ayaa caawinaya, laakiin qanjidhada fiilada ee saxda ah ee leh lowska qufulka ayaa runtii ah kuwa ugu yar.
Kormeerka
Heerkulka guryaha giraanta simbiriirrada ayaa bixiya digniin hore. Kor u kaca 10-15 darajo ee salka sida caadiga ah macnaheedu waa korodhka caabbinta xidhiidhka ee burushka burushka ama wasakhowga. Marawaxadaha casriga ahi waxay diiwaan galiyaan xogtan, laakiin qof ayaa u baahan inuu si dhab ah u eego. Deji digniinaha tooska ah ee salka +20 darajo .
Xirashada burushka waxaa lagu qiyaasi karaa saacadaha shaqada, laakiin kormeeriddu waxay garaacdaa xisaabinta. Hubi dhererka burushka 6 kasta -8dii biloodba marka uu sareeyo- isticmaal marawaxadaha. Ku beddel 50% dhererka asalka ah-ha isku dayin inaad tuujiso in yar oo u dambeeya. Dayactirka degdega ah ee fashilka kadib wuxuu ku kacayaa 10x in ka badan bedelka la qorsheeyay marka aad wax ka qabato wakhtiga hoos u dhaca iyo abaabulka.
Waa maxay Qiimaha
Isku-xidhka giraanta sibidhka oo dhammaystiran ee marawaxadaha 2MW waxay waddaa $15,000-$25,000 qaybo ka mid ah, oo ay weheliso shaqo siman oo ku xidhan gelitaanka goobta iyo helitaanka wiishka. Xeebta baddu way labanlaabmaysaa qiimahaas shaqada.
Beddelka burushka ayaa ka jaban{0}$1,500-$3,000 agabka Fooshu wali waa muhiim sababtoo ah shuruudaha gelitaanka nacele. Tani maaha dayactir aad ka boodi karto. Buraashyada dhogorta leh waxay keenaan dhibaatooyin ka qaalisan buraashka.
Injineerinka gaarka ah ee codsiyada aan caadiga ahayn{0} ayaa si degdeg ah qaali u noqda. Jaantuska $25,{3}} ee shaqada naqshadaynta iyo qalabaynta tusaalaha haddii aad u baahan tahay wax ka baxsan faahfaahinta buugaagta. Mararka qaarkood waxaa loo caddeeyaa maraakiibta waaweyn halkaas oo jaangooyooyinku ay wax ku bixiyaan, laakiin rakibaadda kelida ah, la qabsiga cutubka caadiga ah had iyo jeer waxay samaysaa macno dheeraad ah.
Maxaa Xiga
Ku wareejinta tamarta aan lala xidhiidhin iyada oo loo marayo isku xidhka inductive waxay ku sii dhowaanaysaa isticmaalka dhabta ah ee marawaxadaha dabaysha. Qaar ka mid ah warshadeeyayaasha ayaa leh rakibaadyo tijaabo ah oo socda. Tignoolajiyadu way shaqeysaa{2}}waxaan ku aragnay mashiinada kale ee wareega{3}}laakin qiimuhu wali waa 3-4x silbado caadiga ah.
Hadda, burush{0}nooc silbadhku waa xalka wax ku oolka ah. Si wanaagsan ayaa loo fahmay, goobta{2}}Tignoolajiyada la xaqiijiyay ee leh hababka dayactirka. Qaybaha si diyaar ah ayaa loo heli karaa Tamarta dabaysha, meesha aad u naqshadaynayso 20{6}}25 sano oo cimrigaaga ah, injineernimada muxaafidka ahi waxay badiyaa garaacdaa hal-abuurnimo heersare ah.
Xariiqda hoose: giraanta simbiriirixidda ma dhalin koronto, laakiin waxay hubiyaan inay joojin karaan jiilka marka ay guuldareystaan. Ula dhaqan sida alaabta dayactirka ah ee la isticmaali karo, ma aha qaybo ka mid ah nolosha, waxaadna ka fogaan doontaa wakhti badan oo aan la qorshayn.
